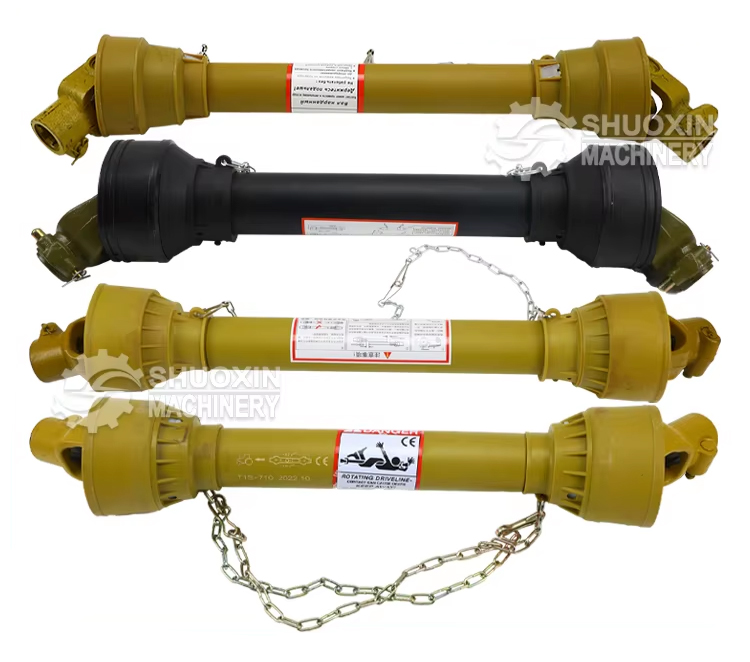

مهاوي محرك الجرار

المهاوي محرك الجرارهي مكون مهم لنظام نقل الطاقة في الآلات الزراعية. إنها الوظيفة الرئيسية هي نقل طاقة المحرك بكفاءة إلى العجلات أو الآلات الزراعية المصاحبة ، والتي تعمل كمجموعة أساسية تضمن الكفاءة التشغيلية وسلامة القيادة في الجرار.

التكوين الهيكلي

أنبوب عمود الإرسال: مصنوع من سبيكة الألومنيوم عالية القوة ، وهو المكون الرئيسي لنقل الطاقة ويمكنه تحمل عزم الدوران وضغط الانحناء.

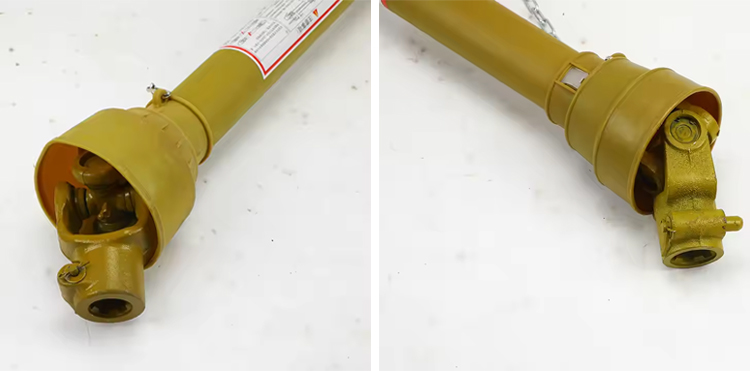

المفصل العالمي: يتيح نقل الطاقة بين نهايات المدخلات والإخراج التي ليست على نفس المستوى. يمكن أن تصل الزاوية القصوى إلى 80 درجة. يتبنى بنية قفص الكرة لضمان انتقال سلس.

اقتران وعمود شطبة: يربط علبة التروس ومحور محرك الأقراص. يعزز تصميم العتاد المائل المستطيل دقة الإرسال.

المحامل والأختام: يتم استخدام محامل كرات الأخدود العميقة (للحمل العالي والثقيل) ، ومحامل الأسطوانة الأسطوانية (مع سعة الحمل القوية) ، ومحامل الانزلاق (بالنسبة للحمل منخفض السرعة والثقيل) في تركيبة. يمنع أختام الزيت تسرب زيت التشحيم.

الأشكال والميزات الشائعة

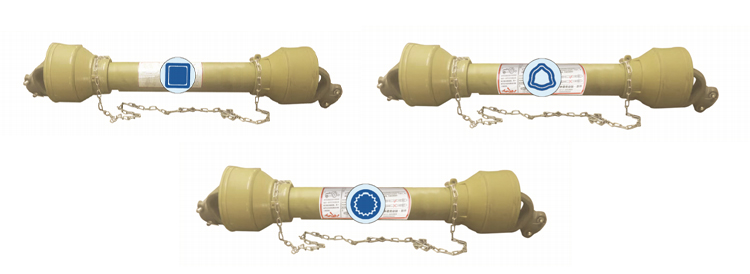

شكل خطمهاوي محرك الجراريمكن أن تؤثر بشكل مباشر على كفاءتها الدورية وقدرة الحمل ، كما أنها تنطبق على سيناريوهات التطبيق المختلفة.

خط مستطيلة

● يتبنى طريقة توسيط القطر الصغير ، وضمان استقرار جيد للتركيز. يمكن القضاء على التشوه الناجم عن المعالجة الحرارية من خلال الطحن لضمان دقة عالية.

● مع أسنان متعددة ، يمكن أن يشرف الحمل وهو مناسب للتوصيلات الثابتة أو الاتصالات المنزلق مع الأحمال المتوسطة إلى الصغيرة.

● جذر الأسنان ضحل نسبيًا ، مما يؤدي إلى تركيز أقل من الإجهاد. قوة العمود والمحور أقل ضعفًا ، ويمكن تحقيق دقة عالية من خلال الطحن.

● يتم استخدامه بشكل شائع في عمليات النقل الميكانيكية للجرارات والسيارات وأدوات الآلات ، وما إلى ذلك ، وهي مناسبة بشكل خاص للحالات التي تتطلب محاذاة عالية وتوجيه.

شريحة محمولة

● ملف تعريف الأسنان هو منحنى محلي. عند التعرض للتحميل ، فإنه يولد قوة شعاعية ، مما يضمن التأكيد على كل سن بالتساوي ، مما يؤدي إلى قوة عالية وعمر خدمة طويل.

● يمكن استخدامه بشكل شائع لمحاذاة الأسنان الجانبية ، أو أيضًا لمحاذاة قطر كبيرة أو قطر صغير.

● تشبه العملية تلك الخاصة بالتروس ، مما يجعل من السهل تحقيق الدقة العالية والقدرة على التبادل.

● إنه مناسب للتوصيلات ذات الأحمال الكبيرة ، ومتطلبات دقة المحاذاة العالية ، والأبعاد الكبيرة.

خط ثلاثية

● المعالجة البسيطة: الأسنان صغيرة وعديدة ، مما يسهل التعديل والتجميع ، وتسبب الحد الأدنى من الضعف في العمود والمحور.

● مناسبة للتوصيلات الثابتة مع أقطار صغيرة وأحمال منخفضة ، مثل اتصالات الأجزاء ذات الجدران الرقيقة.

● هيكل بسيط وتكلفة التصنيع المنخفضة.

هؤلاءمهاوي محرك الجرارتم تصميمها وتطويرها بواسطة Shuoxin® بشكل أساسي لتوفير حلول نقل فعالة ودائمة للزراعة العالمية ، مما يتيح المزيد من المزارعين من تنفيذ عملياتهم الزراعية بسهولة.
