سحب القش أشعل النار على القش القش Rake

Shuoxin يقوم بسحب قش Rake Rake Rake Rake Rake Rake Rake Rake ومورد في الصين والذين يمكنهم بيع Rake Rake Rake Rake Rake Rake Rake Rake Rake.

تتوفر أشجار الدوارة في نوع الروتاري ونوع الربيع. أثناء التشغيل ، يتم نقل أشعل النار إلى الأمام بواسطة الجرار ويقودها عمود إخراج الطاقة.

يتم التحكم فيها بواسطة كاميرا ثابتة مثبتة في الوسط ، وتدور حول المحور المركزي ، وذلك لإكمال الإجراءات مثل إزالة الأعشاب الضارة وإزالة العشب.

تم تجهيز أشعل أشعل أشعل النابض الدوار مع مجموعة من الأسنان الزنبركية حول جزء دوار ، ويتم فتح أسنان الربيع بواسطة قوة الطرد المركزي لتنفيذ عملية الأجنحة.

إذا قمت بتغيير زاوية التثبيت في سن الربيع ، فيمكنك القيام بعمل العشب.

تتميز أشجار العشب الدوارة بأعشاب فضفاضة ، وفقدان منخفض للمراعي ، وتلوث الضوء ، وسرعات التشغيل التي تصل إلى 12 إلى 18 كم/ساعة ، مما يجعلها سهلة الاستلام مع معدات التقاط.

يتكون أشعل النار الدوار الأفقي بشكل أساسي من جهاز تعليق ، وعجلة المشي ، وسن أشعل النار ، وحيرة التجميع ، وعمدة السرعة. أثناء العمل ، يتم توفير الطاقة بواسطة عمود إخراج الطاقة للجرار. مبدأ العمل الخاص به هو: يتم نقل الطاقة إلى صندوق تروس تغيير السرعة من خلال عمود نقل المفصل العالمي ، من خلال تباطؤ التروس في المرحلة الأولى ، وتناوب عمود القرص الدوار ، والقرص الدوار والمشي. يتم تثبيت المحور العمودي لجهاز العجلة في جسم صندوق الترس عن طريق البراغي والمكسرات الصغيرة. يتم تثبيت مجموعة أسنان الفك على القرص الدوار عن طريق مقعد أسنان أشعل النار على القرص الدوار. عندما تدور القرص الدوار ، تدور ذراع أسنان RAKE مع دوران القرص الدوار ، وبالتالي تحقيق المراعي. العمليات المتكاملة

i.feature من سحب القش Rake Rake Rake Rake Rake

أشعل النار هو آلة حصاد العلف التي تدمج أشوار المراعي. بعد حصاد المراعي ، من أجل الوصول إلى ظروف بالينغ في أقرب وقت ممكن ، يجب أن يكون المراعي مضاءة بالشمس مع انتشار. يمكن أن ينشر المنشور بالتساوي المراعي في هذا المجال ، مما يسهل التبخر السريع للمياه ويسهل قطع المراعي في بالات أو يجف قبل السيلاج. عندما يمكن أن تصل رطوبة المراعي إلى حالة يمكن تجفيفها ، يتم جمع المحاصيل في حظيرة مع أشعل النار وتحطيم شرائط استعدادًا لربط العمليات. عندما يعمل أشعل النار ، استخدم أسنان الربيع لتحريك المحصول بلطف لجمع أو نشر الشمس ، وتجنب الحطام المختلط أو الحجارة في المحصول لتحسين جودة المراعي أو التغذية الخضراء.

وفقًا لمعايير صناعة جزازة الدوارة JB/T 10905-2008 ، يجب أن يفي جزازة المعايير التالية:

يجب أن تكون مجموعة Maggot نظيفة ، وفقدان المراعي

صغير ، ويجب أن يكون معدل التسرب أقل من 5 ٪ ؛

(2) عرض المكدس هو 2 ~ 4.0 م ؛

(3) إنتاجية البرسيم هي 2.0 ~ 4.8 HM2/H ؛

(4) نطاق الطاقة من أشعل النار هو 17.5-25 كيلوواط.

تتوفر أشجار الدوارة في نوع الروتاري ونوع الربيع. أثناء التشغيل ، يتم نقل أشعل النار إلى الأمام بواسطة الجرار ويقودها عمود إخراج الطاقة. يتم التحكم فيها بواسطة كاميرا ثابتة مثبتة في الوسط ، وتدور حول المحور المركزي ، وذلك لإكمال الإجراءات مثل إزالة الأعشاب الضارة وإزالة العشب. تم تجهيز أشعل أشعل أشعل النابض الدوار مع مجموعة من الأسنان الزنبركية حول جزء دوار ، ويتم فتح أسنان الربيع بواسطة قوة الطرد المركزي لتنفيذ عملية الأجنحة. إذا قمت بتغيير زاوية التثبيت في سن الربيع ، فيمكنك القيام بعمل العشب. تتميز أشجار العشب الدوارة بأعشاب فضفاضة ، وفقدان منخفض للمراعي ، وتلوث الضوء ، وسرعات التشغيل التي تصل إلى 12 إلى 18 كم/ساعة ، مما يجعلها سهلة الاستلام مع معدات التقاط.

II.Main هيكل وتشغيل مبدأ

وفقًا للعلاقة بين اتجاه المراعي واتجاه الجهاز ، يمكن تقسيم أشعل النار إلى فئتين أفقيتين وجانبيتين (يستخدم النموذج عشبًا جانبيًا).

العشب المدمج العشب الجانبي متوازي مع اتجاه تقدم الماكينة. نظرًا لأن العشب لديه مسافة صغيرة من الحركة وإدراج أقل ، فإن ملف تعريف العشب بعد الحصاد يكون أنيقًا نسبيًا ، فضفاضًا وموحدًا ، وهو مناسب للأراضي العشبية الطبيعية ذات العائد المرتفع والأراضي العشبية الاصطناعية.

من أجل ضمان جودة وكفاءة حصاد المراعي ، يتم استخدام مبدأ وهيكل أشوار الجانبي.

1. قوة أشعل النار

يتبنى النموذج تعليقًا من ثلاث نقاط ، مدعوم من إخراج عمود خط من الجرار في المقدمة ، ويقوم بنقل الطاقة من خلال عمود خط متشابك قابل للسحب. وهذا هو ، أثناء قيادة الجرار ، يمكن بدء عمل جزازة بعد التعليق وتوقف عند الإرادة ، بحيث يمكن بدء جزازة وتوقف عند الإرادة عندما لا تعمل أو تحول ، حتى لتحسين قابليتها للتطبيق.

2. الهيكل العام للتشبيب

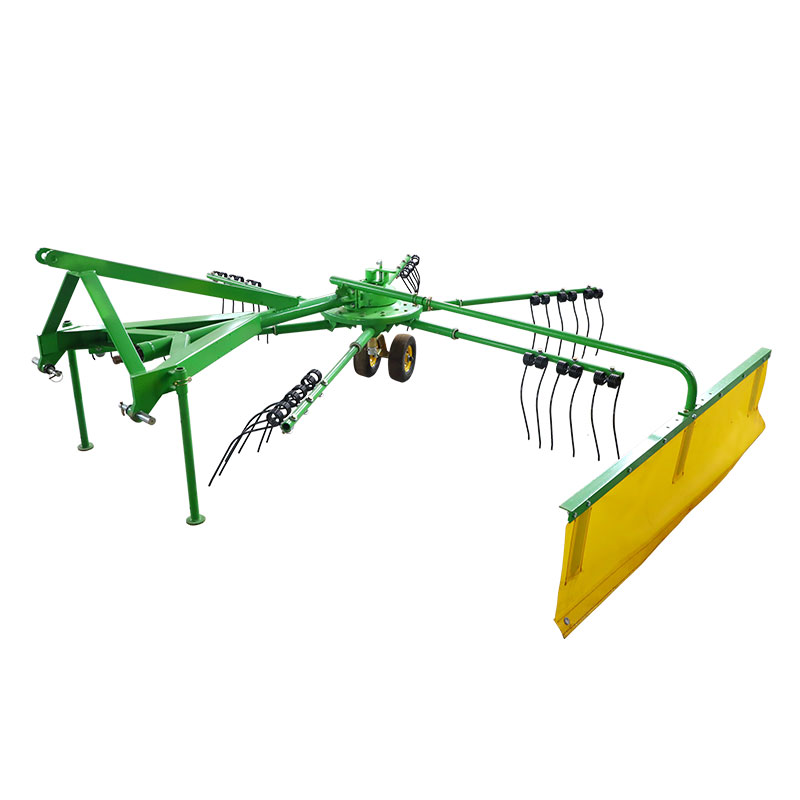

كماسحب القش أشعل النار على القش القش Rakeلديه العديد من الوظائف مثل العشب المتسارع ، والتسوية ، وانعكاس التجفيف والتحرك ، يمكن استخدام أشعل النار لدمج الأعشاب النظيفة والمنتظمة ، والمراعي لها مسافة أقصر من السفر ، ويتم تقليل عدد المراعي ، وفقدان العشب ، والوصول إلى تركيبة غذائية أعلى ، تمشيا مع المفهوم الحديث لتغذية الزوجين. لهذا الغرض ، يظهر أدناه الهيكل العام لركض الدوران الأفقي لشركتنا.

يتكون أشعل النار الدوار الأفقي بشكل أساسي من جهاز تعليق ، وعجلة المشي ، وسن أشعل النار ، وحيرة التجميع ، وعمدة السرعة. أثناء العمل ، يتم توفير الطاقة بواسطة عمود إخراج الطاقة للجرار. مبدأ العمل الخاص به هو: يتم نقل الطاقة إلى صندوق تروس تغيير السرعة من خلال عمود نقل المفصل العالمي ، من خلال تباطؤ التروس في المرحلة الأولى ، وتناوب عمود القرص الدوار ، والقرص الدوار والمشي. يتم تثبيت المحور العمودي لجهاز العجلة في جسم صندوق الترس عن طريق البراغي والمكسرات الصغيرة. يتم تثبيت مجموعة أسنان الفك على القرص الدوار عن طريق مقعد أسنان أشعل النار على القرص الدوار. عندما تدور القرص الدوار ، تدور ذراع أسنان RAKE مع دوران القرص الدوار ، وبالتالي تحقيق المراعي. العمليات المتكاملة

ثالثا. مواصفة

1. التمييز

2. جدول

هناك قرص دوار في الطرف السفلي من مخفض أشعل النار الدوار. القرص الدوار بالتساوي

يوزع 6 أذرع أشعل النار على طول محيط. يتم تثبيت أسنان أشعل النار على القرص الدوار. تعمل نهاية كل ذراع أسنان أشعل النار على زوج من أسنان أشعل النار في الربيع. عندما يتم تشغيل أشعل النار ، يتم توفير قوة ذراع أسنان Rake بواسطة القرص الدوار ، ويتم تدوير ذراع أسنان Rake بواسطة قرص الدوران ، وبالتالي إدراك عملية أشعل النار.

يحتوي الجزء العلوي من لوحة التحميل على مقبض ضبط (كما هو موضح في الشكل) ، ويرفع المقبض ، ويدور القرص الدوار لضبط زاوية شريط الحبار. زوايا مختلفة لها وظائف مختلفة ، بحيث يكون للآلة وظائف مختلفة ، وخاصة العشب ذي الأساس ، والتسوية ، وتجفيف الشمس ، والهجرة وما إلى ذلك.

3.Tine

يظهر هيكل أشعل النار في الشكل. يتم تحويل الطرف العلوي من أسنان أشعل النار في شكل تمرير لزيادة مرونته للتغلب بسهولة على العقبة. يتم تشكيل الطرف السفلي من سن الرشد في شكل قوس بحيث يمكن رفع المراعي وتدويرها على سطح الأسنان ، ويتم تدوير حلقة الزنبرك. إلى اليسار واليمين ، فإن عدد اللفات يساوي الدوائر اليسرى والأربع اليمنى. باستخدام المواد 60SI2MN ، مرونة متينة وجيدة.

4.pto رمح

يقوم عمود القيادة بشكل أساسي بنقل طاقة إخراج الجرار إلى المخفض. نظرًا للمسافة الكبيرة بين عمود إخراج طاقة الجرار ورمح الإدخال لخفض السرعة ، من أجل ضمان موثوقية انتقال الطاقة ، يتم توصيل أحد طرفي عمود الإرسال إلى عمود الإخراج للجرار وفقًا لمتطلبات السرعة ومتطلبات الإرسال ، ويتم تمرير الطرف الآخر عبر الاقتران. يرتبط بنهاية إدخال عمود ترس الترس من المخفض لتحقيق النقل السلس للطاقة.

5. آلية نقل

وفقًا لمتطلبات الموضع والهيكل ، يتم وضع المخفض على البليت 4 ، ويتم توصيل عمود تروس البليت الصغير الخاص به مع عمود الإرسال ، ويتم توصيل نهاية الإخراج من نهاية خط العتاد الكبيرة مع القرص. يظهر الهيكل في الشكل أدناه.

رابع

بعد التصحيح وفقًا لقائمة تعبئة المنتج ، حدد أرضية مسطحة ومتابعة التجميع بالترتيب.

1. اقلب الإطار الرئيسي رأسًا على عقب ، ثم قم بتثبيت إطارات المشي ؛

2. اقلب الإطار الرئيسي رأسًا على عقب ووضع ساقين في الواجهة الأمامية للحفاظ على التوازن في الإطار الرئيسي.

3. قم بتجميع قضيب الساق العلوي في وقت واحد ، انتبه للتأكد من أن نهاية القضيب يجب أن تكون في أخدود CAM ، بحيث يمكن تدوير الكاميرا لدفع الأسنان Tine للتسليم ؛

4. قم بتثبيت قضيب توصيل العشب وتوصيل الحرس العشبي.

أدخل عمود الإدخال 6 في غلاف عمود خط الشريحة من رمح محرك الإدخال 6 وقم بتأمين الدبوس لإكمال التثبيت.

v.operation واستخدام

1. إضافة مواد التشحيم بالكامل إلى كل جزء دوار قبل الاستخدام ؛

2. عند التعديل ، قم بتخفيض التنفيذ ببطء إلى الأرض لإيقاف الجرار وإيقافه. التعديل الصارم والصيانة في حالة التمهيد ؛

3. أثناء العملية ، يجب على السائق أن يؤكد أنه لا يوجد أحد أو غيرها من العقبات داخل نطاق معين قبل بدء العملية ؛

4. في نهاية العمل ، من الضروري اختيار موقع التسوية لضمان وقوف السيارات الآمن للأدوات ؛

5. خلال العملية ، لا يجوز لهم القيام بمنعطفات حادة بشكل تعسفي ، ومن المحظور رفع التنفيذ دون تدوير الأرض.

6. عند النقل ، خلع معدات الإخراج الخلفي للتأكد من توقف أداة الآلة ، ترفع أداة الآلة أكثر من 20 سم عن الأرض ، وتقصير قضيب التوصيل من الحواجز العشبية لتسهيل النقل.

vi.Maintence واستكشاف الأخطاء وإصلاحها

1. تحقق بانتظام من درجة تشديد جميع البراغي والمكسرات ؛

2. لضمان تزييت صندوق التروس في مكانه ، دوران مرن ؛

3. لضمان عدم تلف المحمل ، يكون مظهر شكل الأسنان مثاليًا ، أو استبدالًا في الوقت المناسب للأجزاء البالية أو التالفة ؛

4. تحقق من الأمور ذات الصلة كل 8 ساعات من العمل.
